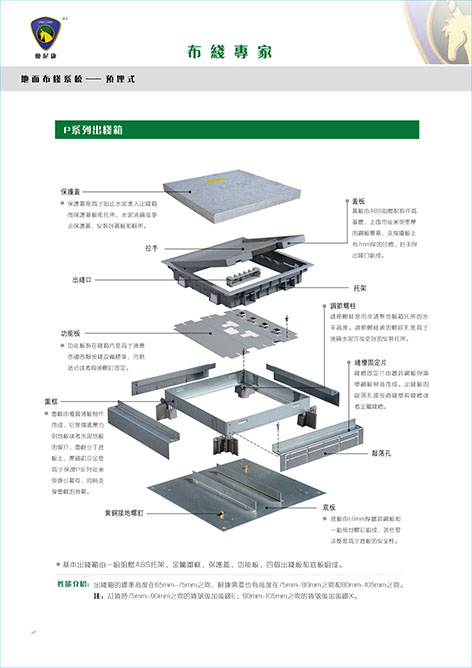

| UNICORN优尼康预埋式地台箱P系列出綫箱
优尼康的产品根据不同材质分为D系列、P系列和G系列三种。
D系列主要材质是由铝合金一次性压铸成型，美观、豪华、坚固。
P系列主要材质是由阻燃ABS一次性注塑成型，美观、简洁。
G系列主要材质是由金属板材成型加工而成，具有灵活、可靠的优点。
行业标准：
该布线系统遵从相关规范BS4678，SS249和IEC60184。
该电器配件遵从相关规范BSI363，BS5733，SSI45和SS241。
技术说明：
材质：ABS，聚酰胺和镀锌钢材。
强度：出线箱在盖板边缘能承受偶然压力。它们不适合用在需长期承受压力的区域。具体细节可应要求提供。
防火性：不易燃。
耐化学性：抗腐蚀。
防水性：出线箱不适用于液体浸泡方式进行清洁的地板。
防护等级：IP20分类等级。安装时请依照安装指南指示。
什么是预埋式布线系统？
优尼康布线系统的地板箱有很多款式，目前最为流行的是由铝合金压铸而成的一体式箱，为确保能承受恶劣的环境，所有组件制造成防锈的。
预埋式水泥地板布线系统是一种在办公地板布线领域内，经济有效，能确保地面供线到各岗位的系统。对于一个相对固定的普通办公室推荐采用这个系统。
系统介绍
预埋式水泥地板布线系统是一固定系统，地板箱和线槽埋于水泥里。这系统是通过合适的垂直过线箱分配出分支的，线路从垂直过线箱进入的主线槽进行设计，分支由此分配开去。
预埋式水泥地板布线系统同样可以做得如同花岗岩，大理石及陶瓷砖地面一样的美观，因为线槽埋于水泥地板内不与地板端面直接接触，同时地板装饰面能植入地板箱的凹槽内。
什么是架空式布线系统？
架空式地面布线系统正逐渐地被应用于新兴的商务建筑中。如今，布局理念发生了新的变化，如何处理地板下方空间成为评价布置网络地板水平的又一个新标准。
系统介绍
近年来，由于架空式地板的灵活性，越来越普遍的应用于新的建筑中。架空式地板能够随意移动、改装、并且适用于各种不同的线路。空调系统、线槽和电缆连接都包含在架起的60mm-450mm高的空间中。强度和硬度的标准与水泥地板布线系统一样。
从市场前景来看，架空式地板布线系统保证客户能够在指定区域内随意改变出线箱的相对位置。重新布置地板时唯一的限制因素是连接线槽到出线箱之间的柔性管道的长度。
架空地板之下的地板线槽无须承载能力。此外，地板线槽直接松散地放在架空地板之下与水泥地上，或固定在水泥地上。线缆转换箱通过使用柔性管道。柔性管道与地板线槽管道分别置于出线箱的两边。
架空式地板推出各类型号以适应安装市场的要求。标准地板深度38mm，然而由于电缆容量要求越来越高，从38mm到100mm各种不同的深度都开始普遍使用。推荐正常使用情况下，架空地板深度为100mm。架空系统的线槽的宽度受到地板平面的网格的空间限制。一块方格架空地板的宽度一般标准是600mm，安装线槽时要留有一定的空间，基本上要小于450mm。
一般混凝土砖和地板的颜色与镀锌钢线槽很相似。为了区别安装在功能板上电器连接器的不同(比如强电和弱电)，可以对其功能板上安装区域喷塑不同的颜色，这使得维护方便。通过螺钉的固定，能够实现适当线槽的地面覆盖。目前架空地板箱有多种箱体构造如1格，2格，3格和4格提供给顾客选择，宽度范围是75mm-450 mm／格。
一般工作空间的宽度是1.5m～1.8m。基于这点，架空地板线槽基本分布范围为方圆6m，如果线箱固定在范围的3.5m处，这必将涵盖整个工作岗位地区面。架空式线槽由镀锌钢板制造符合国际相关标准。另外表面装饰处理可以让产品防腐蚀，可以用来做空气导管。20mm、25mm口径的敲落孔在出线箱和管道出线板上。这增加了顾客使用者连线的灵活性。
架空式地板箱有两种形式，P-系列和D-系列。装修后，线箱可以安装在任何地方，只要有足够的安装空间即可。
什么是线槽式布线系统？
线槽式地板布线系统要比预埋式水泥地板布线系统更适合于弹性变化和容量设计。现代的办公环境要求更多的数据和电话接口，办公设备体积容量的增加也要求更多的空间来安装它们。另外，在设计新的开放式办公室时要有很多的变化，而这些弹性变化可以根据优尼康线槽式地板布线系统来变化。
系统介绍
与架空式地板布线系统相比，线槽式地板布线系统提供的灵活性变化和线箱容量要少。线槽式地板布线系统的地板箱布置在线槽内，而架空式地板布线系统地板箱可以布置于地板的任何地方。但是线槽式地板布线系统要比架空式地板布线系统在整体花费要少。
优尼康线槽式地板布线系统可以让顾客自主布置地板箱。 优尼康线槽的三 / 六区块设计是为了适合浇注水泥的不同环境。
线槽隔板可以移动以适应各种出线箱的底座，底座可以多方位移动为了适配不同的出线箱。优尼康出线箱的盖板和托架可以由四个方向安装，这样可以不同的方向进出缆线，这也是优尼康产品的一个特点。
过线箱是通用的，可以四个方向进出线。这个箱可以适应T型，弯道和十字交叉型等的线槽。线槽式地板布线系统有独特的设计，为了适应安装的灵活性变化，尽量减少分盒以确保最大和最简的安装。
线槽标准长2440mm，为了更好的保护下面线槽，区块盖板长有813.2mm和406.6mm两种。
测试数据
优尼康水泥过线箱的破坏性实验测试：使用专业机器最大压力压破箱体为止，并记录最大承压值。
测试程序：样品置于测试机上，合理加压在箱体的中心位置，使线箱预承载从0-1KN增幅，使箱体在不同的测试机上承压，并以1mm增幅变形量进行加载偏差移动，直到压破为止。
结果：2毫米变形量时的压力是3.5KN，在10KN时，产生破坏。
小贴士
根据数据线和电话线的空间要求，必须有与电源线分开的过线空间，一般来说，数据线的过线空间大于电源线的过线空间。
按照顾客要求安装地板箱的紧密程序，一般来讲，地板稀疏程度由工作场所数目和占地大小等等决定的。
平均而言，4平米放一个出线箱，最大不超过10平米放一个，这样的布置是根据一个工作场所（1.8m×1.0m）匹配一个出线箱，四个工作场所（3.6m×7.6m）匹配一个出线箱。
根据要求供给装配出线箱，箱子利用棘轮条、凹陷框架等很容易装在地板缝隙内、防火模板内、通用框架内。
如果使用铝合金箱体，框架使用调节螺柱调节水平位置、框架与底板连接，盖板与拉手相连来保证可靠性。
地板箱的数目和布置根据顾客的要求设计匹配。地板箱的安装要考虑到家具的摆置和工作场所桌子的摆放。
如果没有陈设方面的要求，一般最少每10平米地面摆一个，最多4平米摆一个地板箱。
使用恰当的方法以保证地板箱的安全使用，同时必须符合GB/TI3912-2002标准。
uPVC线槽的优势：易于使用和裁剪；价格合理；高承载力；不需要接地设备；寿命长于金属线槽；耐腐蚀。
|
